צינור LSAW

למה לבחור טיאנג'ין Baolai Steel Industry Group Co., Ltd

Tianjin Baolai Steel Industry Group Co., Ltd היא חברה מקיפה, המתמקדת בצינורות פלדה ומוצרי פלדה אחרים. Baolai, שהוקמה בשנת 1991, היא בין החברות המתמחות הראשונות המפתחות ומייצרות צינורות פלדה רגילים ובקוטר מיוחד. אנו מייצרים צינורות בתקני API, ASTM, BS, DIN, JIS ו-EN עם מתקן גילוון. הקיבולת השנתית שלנו היא כ-4800,000MT במפרטים שונים וייצוא 150,000MT לכל רחבי העולם.

ניסיון עשיר

אנחנו יצרנית צינורות הפלדה המובילה, שהוקמה מאז 1991 עם יותר מ-30 שנות ניסיון.

מגוון מוצרים רחב

אנו מפתחים ומייצרים צינורות פלדה רגילים ובקוטר מיוחד, צינורות בתקני API, ASTM, BS, DIN, JIS ו-EN, בעלי שמונה קווי ייצור של צינורות פלדה וחמישה קווי ייצור של גלוון טבילה חמה.

צוות טכני מקצועי

על צוות ייעודי מוטלת המשימה לספק תמיכה טכנית כדי לייעץ לשימוש נכון בפלדה ולסייע ללקוחות להשתמש במוצרים בצורה הטובה ביותר.

השלם כישורים

לחברה שלנו שתי תעודות הערכת מערכות ניהול אינטגרציה, 500 תעשיות הייצור המובילות בסין, ISO 45001, ISO 14001 ו-ISO 9001. למוצרים שלנו יש API 5CT -0802, EN 10217 Direction 2014/68/EU, חומר EN 10217 ל-DGRL 97/23/EC, איכות-ניהול-מערכת, אבטחת איכות, LR 3, LR 2, LR 1, UL ASTM A852, UL ASTM A53/ASTM, API 5L-0552.

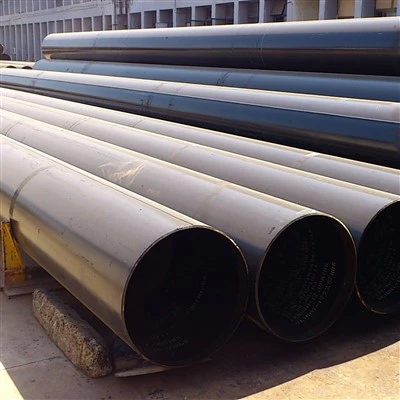

צינור פלדה LSAW (Longitudinally Submerged Arc Welding בקיצור LSAW) הוא מונח ביטוי מקצועי לצינור פלדה מרותך קשת שקוע בתפר ישר. צינורות LSAW נמצאים בשימוש נרחב להולכה של נפט וגז (הן ביבשה והן בים), פטרוכימיה, כרייה, פחם כימיקלים עיר תעשייה, הנדסת אוקיינוס, בניית תשתיות, גז, מים וכו'.

מה זה צינור LSAW?

צינור ריתוך קשת שקוע לאורך (בקיצור צינור LSAW). ריתוך קשת שקוע לאורך (LSAW) משתמש בצלחת יחידה כחומר גלם, לוחץ (מגלגל) את לוח הפלדה לריק של צינור בתבנית או במכונת יצירה, ומשתמש בריתוך קשת שקוע דו צדדי כדי להרחיב את הקוטר. למוצר המוגמר יש מפרט מלא, ולריתוך יש קשיחות טובה, פלסטיות, אחידות וצפיפות. יש לו את היתרונות של קוטר צינור גדול, דופן צינור עבה, עמידות בלחץ גבוה, עמידות בטמפרטורה נמוכה, עמידות בפני קורוזיה ויתרונות אחרים.

בעת בניית צינורות נפט וגז בעלי חוזק גבוה, קשיחות ואיכות גבוהה באיכות גבוהה, רוב צינורות הפלדה הנדרשים הם צינורות מרותכים בקשת בעלי קוטר גדול, בעל דופן עבה. על פי תקני API, בין צינורות נפט וגז גדולים, צינורות מרותכים אורכיים שקועים בקשת הם סוג הצינור היחיד שצוין כאשר הם עוברים באזורי Class I ו- Class II כגון אזורי גובה רב, קרקעית ים ואזורים עירוניים צפופים.

תכונות של צינור LSAW

לצינור הפלדה ריתוכים אורכיים, והריתוכים הפנימיים והחיצוניים מרותכים באמצעות ריתוך קשת שקוע.

לאחר טיפול הרחבת הקוטר המכני הכולל, הלחץ הפנימי של צינור הפלדה קטן ומפוזר באופן שווה, מה שיכול למנוע ביעילות פיצוח קורוזיה במתח, בעל דיוק ממדי גבוה ומקל על בניית ריתוך באתר.

אימוץ תחילה את הריתוך ולאחר מכן את תהליך הריתוך, תהליך הריתוך יציב ואיכות הריתוך גבוהה.

ריתוכים קלים ליישום עם בדיקות לא הרסניות במהלך הייצור ובדיקות לא הרסניות באתר במהלך השימוש.

מגוון מפרטי המוצרים הוא רחב, והוא יכול לייצר לא רק קוטר קטן ועובי דופן גדול, אלא גם צינורות פלדה בקוטר גדול ובעובי דופן גדול.

ההשוואה בין Lsaw Pipe ל-Ssaw Pipe

LSAW ו-SSAW הם וריאציות של צינור SAW (ריתוך קשת שקוע). ההבדל ביניהם הוא שיטת הריתוך. בצינור מרותך קשת שקוע בתפר אורכי, הריתוך הוא אורכי, כלומר את הפלדה (סליל מגולגל חם) מגלגלים לצינור ולאחר מכן מרותכים את הריתוך לאורך. בסוג SSAW סלילי פלדה מרותכים בספירלה, כמו ספירלה, כך שהסליל (הרצועה) מקבל צורה של צינור. צינורות SAW משמשים בעיקר להובלת נפט וגז. צינורות חלקים (לא מרותכים), לעומת זאת, משמשים בעיקר בפרויקטים של חיפושי נפט וגז.

צינורות LSAW ("קשת שקועה מרותכת") מיוצרים על ידי חיתוך, כיפוף וריתוך לוחות פלדה (תהליך JCOE). שני הסוגים העיקריים של צינורות LSAW הם אורכיים (עם ריתוך תפר ישר יחיד או כפול, DSAW) וספירלה (הנקראת צינור HSAW, SSAW או SAWL).

צינורות פלדה ספירלית (צינורות SSAW) וצינורות פלדה בתפר ישר נמצאים כיום בשימוש נרחב בצינורות אספקת מים, בנייה ותעשיות אחרות, אך ישנם הבדלים גדולים בין השניים.

יכולות נשיאת לחץ שונות

החוזק של צינורות פלדה ספירליים גבוה בדרך כלל מזה של צינורות פלדה בתפר ישר. תהליך הייצור העיקרי הוא ריתוך קשת שקוע. צינורות פלדה ספירליים יכולים להשתמש בבילטים באותו רוחב לייצור צינורות פלדה בקטרים שונים, או להשתמש בבילטים צרים יותר לייצור צינורות פלדה בקטרים גדולים יותר.

מפרטים שונים

המפרט של צינורות פלדה ספירלה הם בדרך כלל מעל 219 מ"מ, ורובם בקוטר גדול. המפרט של צינורות פלדה בתפר ישר הוא לרוב בקטרים קטנים, אך לחלק מהיצרנים יש גם הרבה קטרים גדולים.

מחירים שונים

צינורות פלדה ספירלית נקבעים לרוב באמצעות סרטי מדידה, ומחירי צינורות פלדה בעלי תפר ישר נקבעים לרוב באמצעות שקילה. עם זאת, המחיר של צינורות פלדה ספירליים זול בכ-300 יואן/טון מצינורות פלדה בעלי תפר ישר.

היתרונות של צינור LSAW

חוזק ועמידות גבוהים

יתרון מרכזי אחד טמון בחוזק ובעמידות הגבוהים שלהם, המיוחסים לתהליך הריתוך האורך היוצר תפר חזק לאורך הצינור. מאפיין זה הופך את צינורות LSAW למתאימים היטב ליישומים הדורשים עמידות בפני לחצים חיצוניים ולחצים סביבתיים. בנוסף, תהליך הייצור מאפשר ייצור של צינורות בקטרים גדולים, מה שהופך אותם למתאימים להובלת כמויות גדולות של נוזלים וגזים למרחקים ארוכים.

גמישות בגודל

צינורות LSAW מוכרים גם בזכות דיוק הממדים והאחידות שלהם, מה שמבטיח ביצועים אמינים ועקביים במסגרות תעשייתיות שונות. הרבגוניות של צינורות אלו ניכרת בהסתגלותם לחומרי ציפוי וציפוי שונים, תוך שיפור עמידות בפני קורוזיה והארכת חיי השירות שלהם.

קלות התקנה

יתר על כן, תצורת התפר הישר של צינורות LSAW מפשטת את תהליך ההתקנה, ותורמת לחסכון וליעילות בפרויקטי בנייה.

יישום של צינור LSAW

מגזר אנרגיה

יישום עיקרי אחד טמון בהובלת נוזלים וגזים, כאשר החוזק והעמידות של צינורות LSAW הם חיוניים להבטחת תנועה בטוחה ויעילה של חומרים למרחקים ארוכים. צינורות אלו משמשים בדרך כלל בתעשיית הנפט והגז, המשמשים כמרכיבי מפתח בתשתית להולכת נפט גולמי, גז טבעי ופחמימנים אחרים.

תעשיית המים

בנוסף למגזר האנרגיה, צינורות LSAW ממלאים תפקיד חיוני בתעשיית המים, ומקלים על הובלת מים לשתייה, שפכים ומערכות השקיה. עמידותם בפני קורוזיה ויכולת עמידה בלחצים חיצוניים הופכים אותם למתאימים היטב ליישומים תת-קרקעיים ותת-מימיים.

תעשיית הבנייה

תעשיית הבנייה נהנית גם מהשימוש בצינורות LSAW, במיוחד בפרויקטים הכוללים כלונסאות, תמיכה מבנית ועבודות יסוד. הרבגוניות של צינורות אלה משתרעת על יישומים הנדסיים שונים, כולל שינוע של כימיקלים וחומרים שוחקים, מה שמדגיש עוד יותר את יכולת ההסתגלות שלהם בהקשרים תעשייתיים שונים.

כיצד לבחור צינור LSAW

קוֹטֶר

בעת בחירת צינור LSAW לפרויקט שלך, יש לקחת בחשבון את קוטר הצינור שכן הוא קובע גורמים חיוניים כגון קצב זרימה, לחץ ומעבר נוזלים. כדי להבטיח ביצועים אופטימליים של מערכת הצנרת, בחירת קוטר מתאים היא חשובה ביותר. הבחירה בעובי המתאים של דופן הצינור היא חשיבות עליונה בהבטחת חוזקו ועמידותו. כדי להבטיח שהצינור שלך יכול לעמוד בלחץ והלחץ של הפרויקט שלך, חיוני לבצע את הבחירה הזו עם גילוי נאות.

תקני ייצור

בחירה בצינור LSAW (Longitudinal Submerged Arc Welded) כרוכה בהתחשב בגורמים שונים כולל תקני ייצור.

לדוגמה, עמידה בסטנדרטים בינלאומיים כמו API 5L או ASTM הופכת חיונית בעת בחירת מוצר מובטח איכות שמתיישר עם מפרטי הפרויקט שלך ומבטיח.

תאימות ואמינות

הבחירה בצינור LSAW לפרויקט יכולה להשפיע באופן משמעותי על העלויות ובסופו של דבר לקבוע את כדאיות המאמץ. בחירת אפשרות משתלמת ומתאימה לדרישות הספציפיות שלך הופכת למשמעותית יותר בנסיבות אלה. חשוב לשקול היבטים קריטיים כגון עובי דופן, קטרים, חומרים המשמשים במהלך הייצור וכן כל התאמות הקשורות סביבם לפני שמחליטים על אופציה ספציפית.

תהליך ייצור צינורות LSAW

ASTM A106 Seamless Fire Protection Pipes

תהליך ייצור צינורות פלדה בקוטר גדול של LSAW מוסבר בשלבים שלהלן,

בדיקה לוחית

זה משמש לייצור חיבורי LSAW בקוטר גדול מיד לאחר שהוא נכנס לקו הייצור, המהווה את הבדיקה האולטרסאונדית הראשונית בלוח מלא.

כִּרסוּם

המכונה המשמשת לכרסום עושה את הפעולה הזו באמצעות לוח כרסום דו-קצוי כדי לעמוד בדרישות של רוחב הצלחת והדפנות המקבילות לצורה ולדרגה.

צד מעוקל מראש

צד זה מושג על ידי שימוש במכונת כיפוף מראש על קצה הצלחת הטרום כיפוף. קצה הצלחת צריך לעמוד בדרישת העקמומיות.

יוצר

לאחר שלב הכיפוף המקדים, במחצית הראשונה של מכונת היציקה של JCO, לאחר חותמת פלדה, היא נלחצת לצורת "J" ואילו בחצי השני של אותה לוחית פלדה היא מכופפת ונלחצת ל"C ", ואז הפתח הסופי יוצר צורת "O".

ריתוך מראש

זה כדי להפוך פלדת צינור מרותך לתפר ישר לאחר היווצרותו ולאחר מכן להשתמש בתפר ריתוך גז (MAG) לריתוך רציף.

בתוך Weld

זה נעשה עם ריתוך קשת שקוע טנדם רב-חוטי (בערך ארבעה חוטים) על החלק הפנימי של צינור הפלדה המרותך בתפר הישר.

Outside Weld

ריתוך חיצוני הוא ריתוך קשת שקוע רב חוטי טנדם בחלק החיצוני של ריתוך צינור פלדה LSAW.

בדיקת אולטרסאונד

מבחוץ ומבפנים של צינור פלדה מרותך בתפר ישר ושני הצדדים של חומר הבסיס מרותכים עם 100% בדיקה.

בדיקת רנטגן

בדיקת טלוויזיה תעשייתית ברנטגן מתבצעת מבפנים ומבחוץ באמצעות מערכת עיבוד תמונה כדי לוודא שיש רגישות לזיהוי.

הַרחָבָה

זה מיועד לריתוך קשת שקוע ולקוטר חור באורך צינור פלדה בתפר ישר כדי לשפר את דיוק גודל צינור הפלדה ולשפר את חלוקת הלחץ בצינור הפלדה.

בדיקה הידראולית

זה מבוצע במכונת הבדיקה ההידראולית לפלדה לאחר הרחבת בדיקת שורש על מנת לוודא שצינור הפלדה עומד בדרישות התקן כאשר למכונה יש יכולות הקלטה ואחסון אוטומטיות.

שיוף

זה כרוך בבדיקה המתבצעת על צינור הפלדה בסוף כל התהליך.

המפעל שלנו

יש לנו ייצור מלא במפעל, פיקוח איכות ואספקה.

התעודה שלנו

נכון לעכשיו, לחברה יש ISO9001, ISO14001, ISO45001, תעודת הערכה של אינטגרציה של מערכת ניהול תיעוש ותיעוש, תעודות 500 המובילות של מפעלי ייצור פרטיים בסין.

מדריך שאלות נפוצות אולטימטיבי לצינור פלדה לכיבוי אש

ש: מהו צינור LSAW?

ת: צינור LSAW (לאורך שקוע קשת מרותך) מיוצר בשיטה שבה מגלגלים יריעת פלדה לצורה גלילית ולאחר מכן מרותכים לאורך באמצעות ריתוך קשת שקוע.

ש: מהם היתרונות בשימוש בצינור LSAW?

A: ללא תהליך שחרור, הזחת חומר הבסיס, לגרד פחות.

הצד הלא נכון של החריץ, היקף הקוטר של שליטה קלה ואיכות ריתוך מעולה.

ביטול התרחבות הצינור למעשה ללא לחץ שיורי לאחר לחץ.

מכיוון שזהו ריתוך בקו ישר, הריתוך קצר, ולכן סבירות קטנה להתרחשות פגמים.

לאחר ההרחבה, דיוק הגיאומטריה של הצינור משופר מאוד ומקל על ריתוך האתר.

ריתוך בקו ישר, פחות השפעה על איכות חומר ציפוי נגד קורוזיה.

ש: מהו השימוש בצינור LSAW?

A: המתכת הבסיסית ומתכת הריתוך נבדקו על פי המפרט של תקן הצינור API SPEC 5L, DIN, EN, ASTM, GOST ותקנים נוספים. כמו כן, ניתן לרתך צינור LSAW עם אוגנים, עיני הרמה וחלקים אחרים בהתאם לדרישות הלקוח. צינורות LSAW משמשים להובלת נוזלים כמו נפט, גז ומים וכן משמשים לפרויקטים על חוף הים וקונסטרוקציות קרקע. מוצרים אלה מיוצרים בסין ומיוצאים למדינות אחרות כמו ארצות הברית, קנדה, הודו, פקיסטן, אפריקה וכו'.

ש: מהם הסוגים השונים של צינורות LSAW?

ת: שני הסוגים העיקריים של צינורות LSAW הם אורכיים וספירליים. לצינורות אורכיים יש תפר ישר, ואילו לצינורות ספירלה יש תפר סליל.

ש: מה המשקל של צינורות LSAW?

ת: משקל צינורות LSAW תלוי בקוטר ובעובי, אך יכול לנוע בין כמה מאות לכמה אלפי קילוגרמים.

ש: כיצד נבדקים צינורות LSAW לאבטחת איכות?

ת: צינורות LSAW נבדקים לאיכות באמצעות שיטות שונות, כולל בדיקות אולטרסאונד, בדיקות רדיוגרפיות ובדיקות הידרוסטטיות.

ש: מהן המגבלות של צינורות LSAW?

ת: צינורות LSAW יכולים להיות יקרים יותר מסוגים אחרים של צינורות, וייתכן שלא יתאימו לכל היישומים בשל גודלם ומשקלם.

ש: כיצד מועברים צינורות LSAW?

ת: צינורות LSAW מועברים לרוב באמצעות משאית או רכבת, ועשויים להישלח למרחקים ארוכים בדרך הים.

ש: מה אורך החיים של צינורות LSAW?

ת: תוחלת החיים של צינורות LSAW תלויה במספר גורמים, כולל איכות החומרים המשמשים, מצב הסביבה ונהלי התחזוקה של המשתמש.

ש: האם ניתן להשתמש בצינורות LSAW מתחת לאדמה?

ת: כן, ניתן להשתמש בצינורות LSAW מתחת לאדמה, אך יש לנקוט זהירות נאותה כדי להבטיח שהם מוגנים מפני קורוזיה.

ש: האם צינורות LSAW דורשים טיפול מיוחד במהלך ההתקנה?

ת: כן, צינורות LSAW דורשים טיפול מיוחד במהלך ההתקנה כדי למנוע נזק למשטח ולתפרים.

ש: האם ניתן למחזר צינורות LSAW?

ת: כן, צינורות LSAW עשויים מפלדה וניתנים למיחזור. צינורות LSAW עשויים מחומרים ממוחזרים, התורמים למאמצי הקיימות של השוק.

ש: האם ניתן להתאים צינורות LSAW כך שיתאימו לדרישות ספציפיות?

ת: כן, ניתן להתאים צינורות LSAW כדי להתאים לדרישות ספציפיות, כגון קוטר, עובי ואורך. ניתן להתאים צינורות LSAW כדי לענות על דרישות ספציפיות, מה שהופך אותם לבחירה אידיאלית.

ש: מהם היתרונות של שימוש בצינורות LSAW בתעשיית הנפט והגז?

ת: צינורות LSAW מציעים חוזק ועמידות גבוהים, מה שהופך אותם לאידיאליים לשימוש בתעשיית הנפט והגז שבה הצינורות חייבים לעמוד בלחץ גבוה ובתנאי סביבה קשים.

ש: כיצד מייצרים צינורות LSAW?

ת: צינורות LSAW מיוצרים על ידי גלגול יריעת פלדה לצורה גלילית וריתוך שלה לאורך באמצעות ריתוך קשת שקוע.

ש: האם ניתן להשתמש בצינורות LSAW בתעשיית הבנייה?

ת: כן, ניתן להשתמש בצינורות LSAW בתעשיית הבנייה עבור יישומים כגון גשרים, מבנים ומנהרות.

ש: מהם היתרונות של שימוש בצינורות LSAW בתעשיית הבנייה?

ת: צינורות LSAW מציעים חוזק גבוה, עמידות ועמידות בפני קורוזיה, מה שהופך אותם לאידיאליים לשימוש בתעשיית הבנייה. צינורות LSAW מועסקים בפרויקטי בנייה, במיוחד עבור כלונסאות צינורות פלדה מרותכת ועבודות יסוד. חוזקם ועמידותם הופכים אותם למתאימים לתמיכת מבנים ביישומים שונים.

ש: מה ההבדל בין צינורות LSAW ו-SSAW?

A: ההבדל העיקרי בין צינורות LSAW ל-SSAW (Spirally Submerged Arc Welded) הוא התפר, כאשר לצינורות LSAW יש תפר ישר ולצינורות SSAW יש תפר סליל.

ההבדל הוא שצינורות SSAW מרותכים במצב סליל או ספירלה בעוד שצינורות LSAW מרותכים בכיוון האורך. תהליך הייצור של צינור SSAW הוא על ידי גלגול וריתוך רצועת פלדה באופן שבו כיוון הציר הוא אלכסוני לציר או למרכז הצינור, מה שהופך את תפר הריתוך בקו ספירלי.

ש: מהם השימושים הנפוצים בצינורות LSAW?

A: צינורות LSAW נמצאים בשימוש נפוץ בתעשיית הנפט והגז, הובלת מים וביוב, בנייה ויישומים תעשייתיים אחרים.

תעשיית הנפט והגז: צינורות LSAW נמצאים בשימוש נרחב להובלת נפט וגז טבעי, הן ביבשה והן בים. יכולת הקוטר והחוזק שלהם הופכים אותם לבחירה מועדפת עבור פרויקטים של תשתית אנרגיה.

מערכות אספקת מים: מערכות אספקת מים עירוניות משתמשות לעתים קרובות בצינורות LSAW עבור אמינותם ויעילותם בהובלת כמויות גדולות של מים למרחקים ניכרים.

ש: מה הקוטר של צינור פלדה LSAW?

A: 16 אינץ' עד 60 אינץ'

צינורות LSAW מיוצרים על ידי יציקת יריעות פלדה לגליל וחיבור הקצוות יחד על ידי ריתוך בקו ישר. טווח קוטר צינור LSAW הוא בדרך כלל מ-16 אינץ' עד 60 אינץ' (406 מ"מ עד 1500 מ"מ).
