קרן H

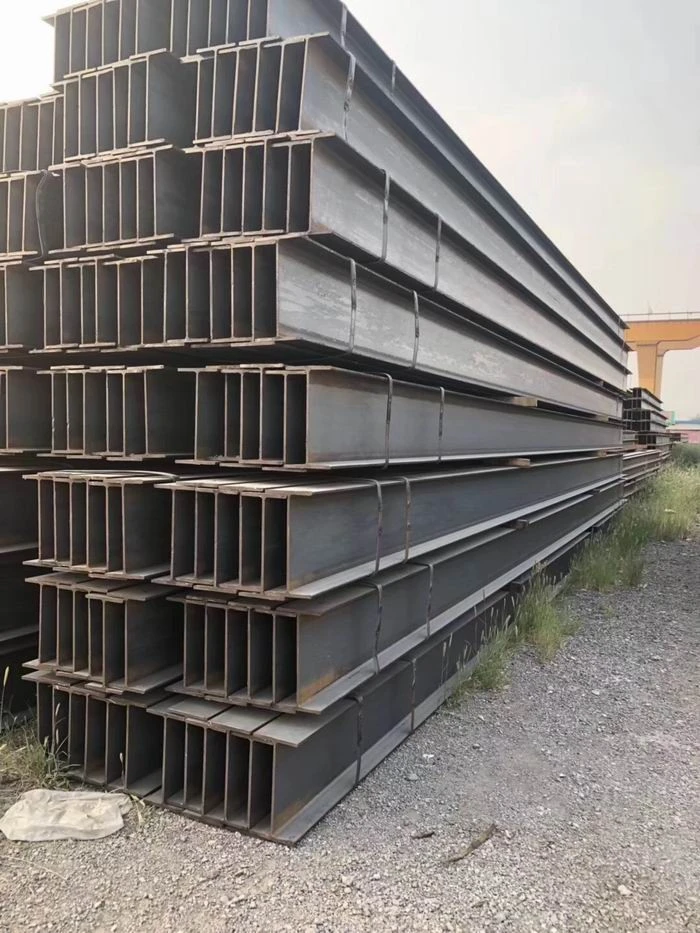

H קורות פלדה HEA/HEB הן סוג נפוץ מאוד של פרופיל פלדה. קורות, הנקראות אחרת "H", קורות קונטיננטליות, או HEA/HEB, זמינות במספר דרגות חומרים, הנפוצות ביותר הן EN 10025 S275 ו-S355. קטעי H נראים דומים לקטעי I, אך האוגן רחב יותר.

שלח החקירה

הצגת המוצר

גודל קורות HEA&HEB לדוגמה

גדלים של קורות HEA ומאפיינים מכניים

גדלים של קורות HEA					משקל (ק"ג/מ"ר)	שטח חתך (סמ"ר)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB מידות קורות ומאפיינים מכניים

HEB מידות קרן					משקל (ק"ג/מ"ר)	שטח חתך (סמ"ר)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

תיאור מוצרים

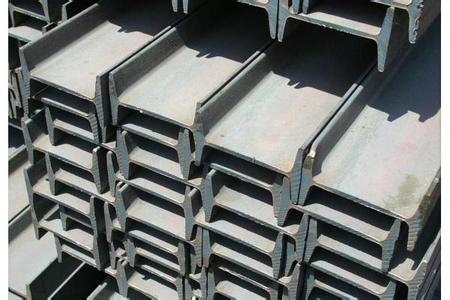

צורת החתך דומה לפרופיל חתך חסכוני של האות הלטינית הגדולה H, הידועה גם כקורת פלדה אוניברסלית. החתך של פלדה בצורת H כולל בדרך כלל שני חלקים, הרשת והאוגן, הידוע גם כמו המותניים והקצה.

קרן H נמצא בשימוש נרחב, בשימוש בעיקר ב: מבני בניין אזרחיים ותעשייתיים שונים; מפעלי תעשייה שונים בהיקף רחב ובניינים רבי קומות מודרניים, במיוחד מפעלי תעשייה באזורים עם פעילות סיסמית תכופה ותנאי עבודה בטמפרטורה גבוהה; דורש כושר נשיאה גדול וחתך רוחב גשרים גדולים עם יציבות טובה ומרווחים גדולים; ציוד כבד; כבישים מהירים; שלדי ספינות; תמיכת שלי; טיפול יסודות והנדסת סכרים; רכיבי מכונה שונים.
